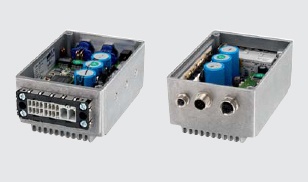

DIS-2 48/10
Kleinspannungsbereich 48 VDC
Modelle dieser Serie:
DIS-2 48/10, DIS-2 48/10 FB, DIS-2 48/10 FB FS STO
| Bereich \ Typ | DIS-2 48/10 |
|---|---|
| Zulässige Temperaturbereiche | Lagertemperatur: –25 °C bis +70 °C Betriebstemperatur: 0 °C bis +70 °C mit Leistungsreduzierung 2 % / K, ab 50 °C Temperaturabschaltung bei ca. 80 °C |
| Zulässige Aufstellhöhe | Bis 2000 m über NN (gemäß EN 61800-5-1), ab 1000 m über NN mit Leistungsreduzierung |
| Luftfeuchtigkeit | Rel. Luftfeuchte bis 90 %, nicht betauend |
| Schutzart | IP54, je nach Montageart bis zu IP67 |
| Schutzklasse | III |
| Verschmutzungsgrad | 2 |
| CE-Konformität: Niederspannungsrichtlinie EMV-Gesetz | Nicht anwendbar, EN 61800-3 |
| Eingänge | maximal: 10 DIN (24 V) 2 AIN (± 10 V, 12 Bit, differentiell) |
| Ausgänge | maximal: 3 DOUT (24 V), 1 DOUT für Haltebremse ,1 AOUT (0...10 V, 8 Bit) |
| Versorgungsspannung | 0...60 VDC (48 VDCNenn, 15 ANenn) |
| Steuerspannung | 24 VDC [± 20 %], 0,20 A1), intern über Polyswitch geschützt, schaltet bei ca. 1 A |
| Taktfrequenz | 10 kHz / 20 kHz |
| Ausgangsleistung | 500 VA |
| Max. Ausgangsleistung für 2 s | 1500 VA |
| Nennausgangsstrom | 15 Aeff |
| Max. Ausgangsstrom für 2 s | 40 Aeff |
| Bremschopper (integriert) | - |
| Bremswiderstand (optional) | 5Ω, verschraubbar auf Montageplatte |
| Dauer- / Impulsleistung Bremswiderstand | - |
| Haltebremse | 24 VDC, max. 700 mA |
| Abmessungen Grundgerät H × B × T (ohne Gegenstecker und Montageplatte) | 56 × 80 × 112 mm |
| Gewicht | 0,5 kg |
| Bestellnummern und Zubehör | DIS-2 48/10 |
|---|---|
| CANopen | 9019-0248-00 |
| PROFIBUS | - |
| EtherCAT | - |
| Zubehör: | |
| Bremswiderstand 5Ω | - |
| Gegensteckersatz (X1) | 9019-0200-00 |
| Gegensteckersatz (X2, X3, X301-X303) | 9019-0210-01 |
| RS232 Verbindungskabel | - |
| Bedienpult inkl. Anschlussleitung | 9019-0300-00 |
| Parametrierprogramm DIS-2 ServoCommanderTM | 9019-0900-00 |
Regler wahlweise mit den Feldbusschnittstellen CANOpen, Profibus oder EtherCAT, optional mit FS STO.
| Bereich \ Typ | DIS-2 48/10 FB |
|---|---|
| Zulässige Temperaturbereiche | Lagertemperatur: –25 °C bis +70 °C Betriebstemperatur: 0 °C bis +70 °C mit Leistungsreduzierung 2 % / K, ab 50 °C Temperaturabschaltung bei ca. 80 °C |
| Zulässige Aufstellhöhe | Bis 2000 m über NN (gemäß EN 61800-5-1), ab 1000 m über NN mit Leistungsreduzierung |
| Luftfeuchtigkeit | Rel. Luftfeuchte bis 90 %, nicht betauend |
| Schutzart | IP54, je nach Montageart bis zu IP67 |
| Schutzklasse | III |
| Verschmutzungsgrad | 2 |
| CE-Konformität: Niederspannungsrichtlinie EMV-Gesetz | Nicht anwendbar, EN 61800-3 |
| Eingänge | maximal: 10 DIN (24 V),2 AIN (± 10 V, 12 Bit, differentiell) |
| Ausgänge | maximal: 3 DOUT (24 V),1 DOUT für Haltebremse, 1 AOUT (0...10 V, 8 Bit) |
| Versorgungsspannung | 0...60 VDC (48 VDCNenn, 15 ANenn) |
| Steuerspannung | 24 VDC [± 20 %], 0,20 A1), intern über Polyswitch geschützt, schaltet bei ca. 1 A |
| Taktfrequenz | 10 kHz / 20 kHz |
| Ausgangsleistung | 500 VA |
| Max. Ausgangsleistung für 2 s | 1500 VA |
| Nennausgangsstrom | 15 Aeff |
| Max. Ausgangsstrom für 2 s | 40 Aeff |
| Bremschopper (integriert) | Uchop63 V |
| Bremswiderstand (optional) | 5Ω, verschraubbar auf Montageplatte |
| Dauer- / Impulsleistung Bremswiderstand | 30 W / 750 W |
| Haltebremse | 24 VDC, max. 700 mA |
| Abmessungen Grundgerät H × B × T(ohne Gegenstecker und Montageplatte) | 56 × 80 × 112 mm |
| Gewicht | 0,5 kg |
| Bestellnummern und Zubehör | DIS-2 48/10 FB |
|---|---|
| CANopen | 9019-0248-03 |
| PROFIBUS | 9019-0248-04 |
| EtherCAT | 9019-0248-05 |
| CANopen FS STO | 9019-0248-13 |
| PROFIBUS FS STO | 9019-0248-14 |
| EtherCAT FS STO | 9019-0248-15 |
| Zubehör: | |
| Bremswiderstand 5 Ω | 9519-0001-00 |
| Gegensteckersatz (X1) | 9019-3120-01 |
| Gegensteckersatz (X2, X3, X301-X303) | 9019-0210-01 |
| RS232 Verbindungskabel | 9019-0221-00 |
| Bedienpult inkl. Anschlussleitung | 9019-0320-00 |
| Parametrierprogramm DIS-2 ServoCommanderTM | 9019-0900-00 |
