ARS 2000 FS (Funktionale Sicherheit)
Modelle dieser Serie:
ARS 2102 FS, ARS 2105 FS, ARS 2108 FS, ARS 2302 FS, ARS 2305 FS, ARS 2310 FS, ARS 2320 FS, ARS 2340 FS, ARS 2360 FS
| Bereich/Typ | ARS 2102 FS |
|---|---|
| Versorgungsspannung | 1 × 100...230 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...380 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 360...380 VDC ¹⁾ / 310...320 VDC ²⁾ |
| Taktfrequenz | Variable Taktfrequenzen bis 20 kHz, Daten für den Betrieb an 1 × 230 VAC, 50 Hz |
| Nennausgangsleistung | 0,5 kVA |
| Max. Ausgangsleistung für 5 s | 1,0 kVA |
| Nennausgangsstrom | 2,5 Aeff |
| Max. Ausgangsstrom für 5 s | 5 Aeff |
| Max. Ausgangsstrom für 0,5 s | 10 Aeff |
| Stromderating ab ... | 12 kHz |
| Interner Bremswiderstand | 60 Ω |
| Dauer- / Impulsleistung | 10 W / 2,8 kW |
| Externer Bremswiderstand | ≥ 50 Ω |
| Haltebremse | 24 VDC, max. 1 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 200 × 54 × 200 mm |
| Gewicht | 2,0 kg |
| Bestell-Nr. ARS 2102 FS | 9200-2102-20 |
| Bestell-Nr. ARS 2102 FS mit STO | 9200-2102-22 |
| Bestell-Nr. ARS 2102 FS mit MOV | 9200-2102-23 |
| Schirmklemme SK 14 | 9200-0202-00 |
| Leistungssteckersatz | 9200-0210-20 |
| Signalsteckersatz | 9200-0200-00 |
| Bereich/Typ | ARS 2105 FS |
|---|---|
| Versorgungsspannung | 1 × 100...230 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...380 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 360...380 VDC ¹⁾ / 310...320 VDC ²⁾ |
| Taktfrequenz | Variable Taktfrequenzen bis 20 kHz, Daten für den Betrieb an 1 × 230 VAC, 50 Hz |
| Nennausgangsleistung | 1,0 kVA |
| Max. Ausgangsleistung für 5 s | 2,0 kVA |
| Nennausgangsstrom | 5 Aeff |
| Max. Ausgangsstrom für 5 s | 10 Aeff |
| Max. Ausgangsstrom für 0,5 s | 20 Aeff |
| Stromderating ab ... | 12 kHz |
| Interner Bremswiderstand | 60 Ω |
| Dauer- / Impulsleistung | 20 W / 2,8 kW |
| Externer Bremswiderstand | ≥ 50 Ω |
| Haltebremse | 24 VDC, max. 1 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 200 × 54 × 200 mm |
| Gewicht | 2,1 kg |
| Bestell-Nr. ARS 2105 FS | 9200-2105-20 |
| Bestell-Nr. ARS 2105 FS mit STO | 9200-2105-22 |
| Bestell-Nr. ARS 2105 FS mit MOV | 9200-2105-23 |
| Schirmklemme SK 14 | 9200-0202-00 |
| Leistungssteckersatz | 9200-0210-20 |
| Signalsteckersatz | 9200-0200-00 |
| Bereich/Typ | ARS 2108 FS |
|---|---|
| Versorgungsspannung | 1 × 100...230 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...320 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 310...320 VDC |
| Taktfrequenz | Variable Taktfrequenzen bis 20 kHz, Daten für den Betrieb an 1 × 230 VAC, 50 Hz |
| Nennausgangsleistung | 1,5 kVA |
| Max. Ausgangsleistung für 5 s | 3,0 kVA |
| Nennausgangsstrom | 8 Aeff |
| Max. Ausgangsstrom für 5 s | 16 Aeff |
| Max. Ausgangsstrom für 0,5 s | 32 Aeff (fel ≥ 3 Hz) ⁴⁾ |
| Stromderating ab ... | 10 kHz |
| Interner Bremswiderstand | 37 Ω |
| Dauer- / Impulsleistung | 25 W / 3,9 kW |
| Externer Bremswiderstand | ≥ 25 Ω |
| Haltebremse | 24 VDC, max. 1 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 200 × 54 × 200 mm |
| Gewicht | 1,8 kg |
| Bestell-Nr. ARS 2108 FS | 9200-2108-21 |
| Bestell-Nr. ARS 2108 FS mit STO | 9200-2108-22 |
| Bestell-Nr. ARS 2108 FS mit MOV | 9200-2108-23 |
| Schirmklemme SK 14 | 9200-0202-00 |
| Leistungssteckersatz | 9200-0218-20 |
| Signalsteckersatz | 9200-0200-00 |
⁴⁾Bei kleineren elektrischen Drehfrequenzen (fel) gelten kürzere Zeiten. ⁵⁾ohne Montageplatte und Lüfter
| Bereich/Typ | ARS 2302 FS |
|---|---|
| Versorgungsspannung | 3 × 230...480 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...700 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 560 VDC |
| Taktfrequenz | Variable Taktfrequenzen bis 16 kHz, Daten für den Betrieb an 3 × 400 VAC, 50 Hz |
| Nennausgangsleistung | 1,5 kVA |
| Max. Ausgangsleistung für 5 s | 3,0 kVA |
| Nennausgangsstrom | 2,5 Aeff |
| Max. Ausgangsstrom für 5 s | 5 Aeff (7,5 Aeff für 2 s) |
| Max. Ausgangsstrom für 0,5 s | 10 Aeff |
| Stromderating ab ... | 12,5 kHz |
| Interner Bremswiderstand | 68 Ω |
| Dauer- / Impulsleistung | 110 W / 8,5 kW |
| Externer Bremswiderstand | ≥ 40 Ω |
| Haltebremse | 24 VDC, max. 2 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 250 × 69 × 240 mm |
| Gewicht | 3,7 kg |
| Bestell-Nr. ARS 2302 FS | 9200-2302-20 |
| Bestell-Nr. ARS 2302 FS mit STO | 9200-2302-22 |
| Bestell-Nr. ARS 2302 FS mit MOV | 9200-2302-23 |
| Schirmklemme SK 14 | 9200-0202-00 |
| Leistungssteckersatz | 9200-0230-20 |
| Signalsteckersatz | 9200-0200-00 |
| Bereich/Typ | ARS 2305 FS |
|---|---|
| Versorgungsspannung | 3 × 230...480 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...700 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 560 VDC |
| Taktfrequenz | Variable Taktfrequenzen bis 16 kHz, Daten für den Betrieb an 3 × 400 VAC, 50 Hz |
| Nennausgangsleistung | 3,0 kVA |
| Max. Ausgangsleistung für 5 s | 6,0 kVA |
| Nennausgangsstrom | 5 Aeff |
| Max. Ausgangsstrom für 5 s | 7,10 Aeff / (15 Aeff für 2 s) |
| Max. Ausgangsstrom für 0,5 s | 20 Aeff (fel ≥ 20 HZ) ⁴⁾ |
| Stromderating ab ... | 12,5 kHz |
| Interner Bremswiderstand | 68 Ω |
| Dauer- / Impulsleistung | 110 W / 8,5 kW |
| Externer Bremswiderstand | ≥ 40 Ω |
| Haltebremse | 24 VDC, max. 2 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 250 × 69 × 240 mm |
| Gewicht | 3,7 kg |
| Bestell-Nr. ARS 2305 FS | 9200-2305-20 |
| Bestell-Nr. ARS 2305 FS mit STO | 9200-2305-22 |
| Bestell-Nr. ARS 2305 FS mit MOV | 9200-2305-23 |
| Schirmklemme SK 14 | 9200-0202-00 |
| Leistungssteckersatz | 9200-0230-20 |
| Signalsteckersatz | 9200-0200-00 |
⁴⁾Bei kleineren elektrischen Drehfrequenzen (fel) gelten kürzere Zeiten. ⁵⁾ohne Montageplatte und Lüfter

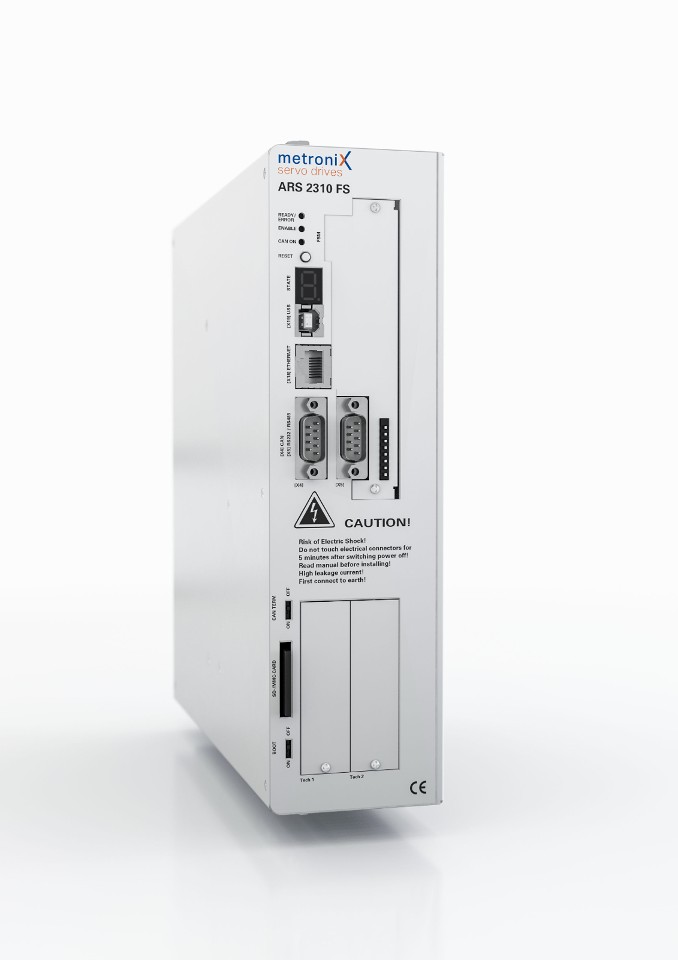

| Bereich/Typ | ARS 2310 FS |
|---|---|
| Versorgungsspannung | 3 × 230...480 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...700 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 560 VDC |
| Taktfrequenz | Variable Taktfrequenzen bis 16 kHz, Daten für den Betrieb an 3 × 400 VAC, 50 Hz |
| Nennausgangsleistung | 6,0 kVA |
| Max. Ausgangsleistung für 5 s | 12,0 kVA |
| Nennausgangsstrom | 10 Aeff |
| Max. Ausgangsstrom für 5 s | 20 Aeff |
| Max. Ausgangsstrom für 0,5 s | 40 Aeff (fel ≥20 Hz) ⁴⁾ |
| Stromderating ab .. | 5 kHz |
| Interner Bremswiderstand | 68 Ω |
| Dauer- / Impulsleistung | 110 W / 8,5 kW |
| Externer Bremswiderstand | ≥ 40 Ω |
| Haltebremse | 24 VDC, max. 2 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 250 × 69 × 240 mm |
| Gewicht | 3,7 kg |
| Bestell-Nr. ARS 2310 FS | 9200-2310-20 |
| Bestell-Nr. ARS 2310 FS mit STO | 9200-2310-22 |
| Bestell-Nr. ARS 2310 FS mit MOV | 9200-2310-23 |
| Schirmklemme SK 14 | 9200-0202-00 |
| Leistungssteckersatz | 9200-0230-20 |
| Signalsteckersatz | 9200-0200-00 |

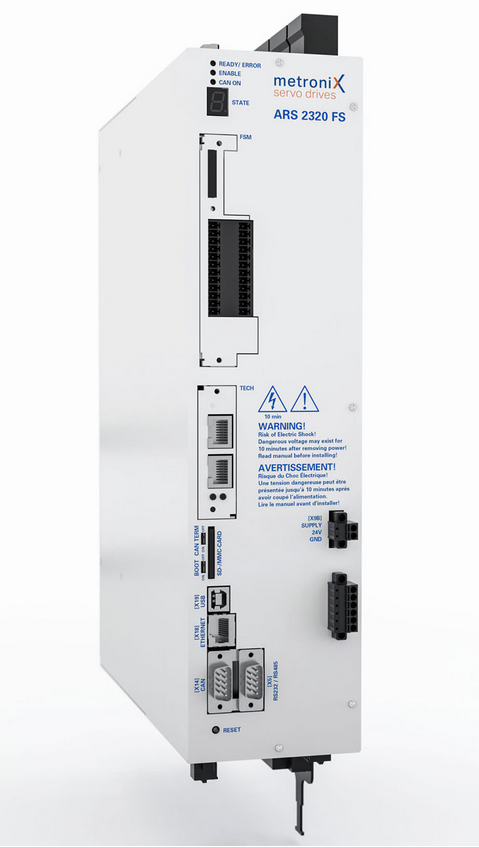

| Bereich/Typ | ARS 2320 FS |
|---|---|
| Versorgungsspannung | 3 × 230...480 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...700 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 560 VDC |
| Taktfrequenz | Variable Taktfrequenzen bis 16 kHz, Daten für den Betrieb an 3 × 400 VAC, 50 Hz |
| Nennausgangsleistung | 12,0 kVA |
| Max. Ausgangsleistung für 2 s | 30,0 kVA |
| Nennausgangsstrom | 20 Aeff |
| Max. Ausgangsstrom für 2 s | 50 Aeff |
| Stromderating ab .. | 5 kHz |
| Interner Bremswiderstand | 30 Ω |
| Dauer- / Impulsleistung | 80 W / 18 kW |
| Externer Bremswiderstand | 15 Ω ≤ R ≥ 50 Ω |
| Haltebremse | 24 VDC, max. 2 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 350 × 90 × 256 mm |
| Gewicht | 8,0 kg |
| Bestell-Nr. ARS 2320 FS | 9200-2320-20 |
| Bestell-Nr. ARS 2320 FS mit STO | 9200-2320-22 |
| Bestell-Nr. ARS 2320 FS mit MOV | 9200-2320-23 |
| Schirmklemme SK 20 | 9200-0203-00 |
| Leistungssteckersatz | 9200-0220-00 |
| Signalsteckersatz | 9200-0200-00 |

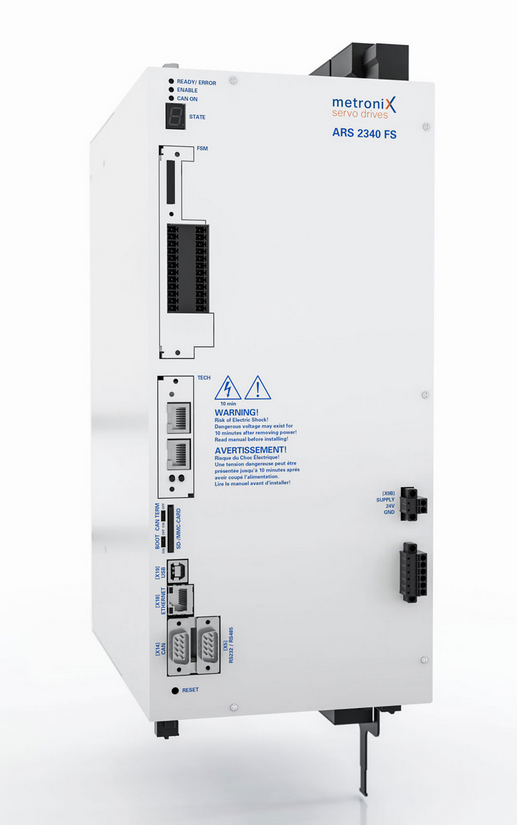

| Bereich/Typ | ARS 2340 FS |
|---|---|
| Versorgungsspannung | 3 × 230...480 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...700 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 560 VDC |
| Taktfrequenz | Variable Taktfrequenzen bis 16 kHz, Daten für den Betrieb an 3 × 400 VAC, 50 Hz |
| Nennausgangsleistung | 20,0 kVA |
| Max. Ausgangsleistung für 2 s | 60,0 kVA |
| Nennausgangsstrom | 40 Aeff |
| Max. Ausgangsstrom für 2 s | 100 Aeff |
| Stromderating ab .. | 5 kHz |
| Interner Bremswiderstand | 15 Ω |
| Dauer- / Impulsleistung | 160 W / 35 kW |
| Externer Bremswiderstand | 15 Ω ≤ R ≥ 50 Ω |
| Haltebremse | 24 VDC, max. 2 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 350 × 162 × 256 mm |
| Gewicht | 13,5 kg |
| Bestell-Nr. ARS 2340 FS | 9200-2340-20 |
| Bestell-Nr. ARS 2340 FS mit STO | 9200-2340-22 |
| Bestell-Nr. ARS 2340 FS mit MOV | 9200-2340-23 |
| Schirmklemme SK 20 | 9200-0203-00 |
| Leistungssteckersatz | 9200-0240-00 |
| Signalsteckersatz | 9200-0200-00 |

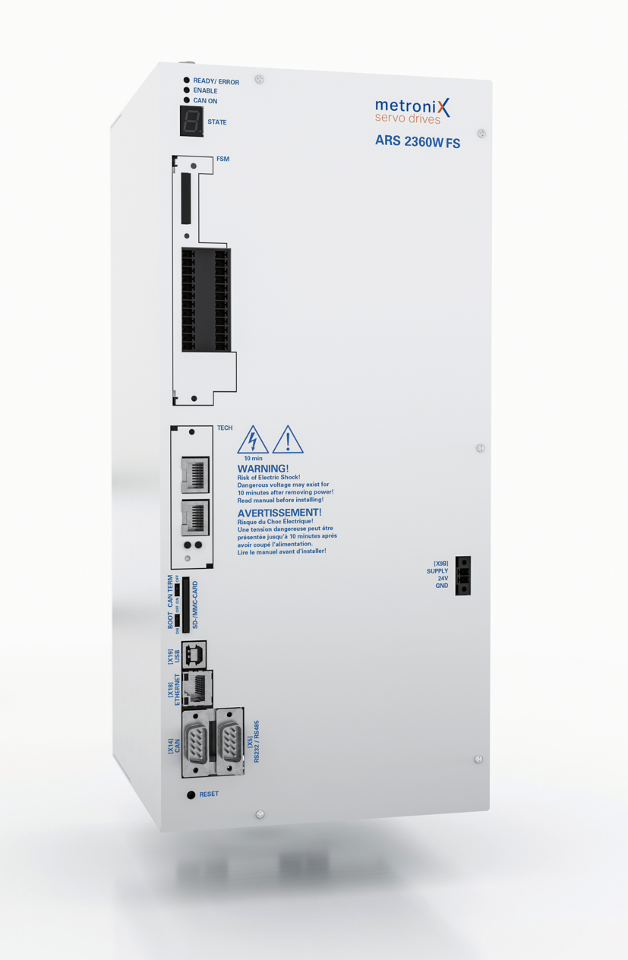

| Bereich/Typ | ARS 2360 FS |
|---|---|
| Versorgungsspannung | 3 × 230...480 VAC [± 10 %], 50...60 Hz |
| Alternative DC-Einspeisung | 60...700 VDC |
| Steuerspannung | 24 VDC [± 20 %] |
| Zwischenkreisspannung | 560 VDC |
| Taktfrequenz | Variable Taktfrequenzen bis 16 kHz, Daten für den Betrieb an 3 × 400 VAC, 50 Hz |
| Nennausgangsleistung | 26,0 kVA |
| Max. Ausgangsleistung für 2 s | 65,0 kVA |
| Nennausgangsstrom | 60 Aeff |
| Max. Ausgangsstrom für 2 s | 150 Aeff |
| Stromderating ab .. | 5 kHz |
| Interner Bremswiderstand | 15 Ω |
| Dauer- / Impulsleistung | 160 W / 35 kW |
| Externer Bremswiderstand | 15 Ω ≤ R ≥ 50 Ω |
| Haltebremse | 24 VDC, max. 2 A |
| Zertifizierung | UL zertifiziert von der Underwriters Laboratories Inc. - www.ul.com |
| Abmessungen Grundgerät H×B×T⁵⁾ | 390 × 163 × 186 mm |
| Gewicht | 9,0 kg |
| Bestell-Nr. ARS 2360 FS | 9200-2360-20 |
| Bestell-Nr. ARS 2360 FS mit STO | 9200-2360-22 |
| Bestell-Nr. ARS 2360 FS mit MOV | 9200-2360-23 |
| Schirmklemme SK 20 | 9200-0203-00 |
| Leistungssteckersatz | 9200-0260-00 |
| Signalsteckersatz | 9200-0200-00 |
⁴⁾Bei kleineren elektrischen Drehfrequenzen (fel) gelten kürzere Zeiten. ⁵⁾ohne Montageplatte und Lüfter
